Trabes I-trabes est sectio ferrea structuralis cum sectione transversali informata: duae Ligna parallelae una cum tela verticali coniuncta. Quod est definitio in una linea. Cetera omnia in descriptione laborantis, profunditatis, latitudinis, telae, telae et crassitudinis, gradus, longitudinis et rectitudinis, existunt, quia sola figura molam, accuratiorem vel retractorem quid ad rem non refert.
Plerique qui descriptionem trabis quaerentes unam ex quattuor rebus indigent: plana definitio pro notatione detractionis vel submittal, magnitudo designationis actu ordinare possunt, modum indicandi trabem calido-volutam ex iuncta iuncta, vel breve genus singularum ad verificandum antequam ferrum acceptetur. Partes inferiores ordinant et numeros concretos servant.
Brevis responsio: trabem describunt cum sex elementis — profunditatem, latitudinem LABIUM, crassitudinem interretialem, crassitudinem LABIUM, gradus et longitudinem ferro. "IPE 300, S355JR, 12 m, EN 10365" descriptio est. "200 by 100 I-trabem" cognomen est.
Quid est I-Beam? Definitio et Anatomia
Trabs symmetrica est circa utrumque axem et materiam in flangibus colligit, quae prorsus est ubi vis summa inflexio est. Propter illam distributionem, trabs pluries inflectens sarcinam solidi rectanguli eiusdem ponderis et profunditatis portat — et hoc unum explicatur cur profanus in omni fere ferro structurae semper aedificato superstes sit.
Sex mensurae sectionem definiunt. Apparent in unoquoque catalogo molendini et in omni descriptione scripturae dignae.
| Elementum | Communi symbolo | Quid sit imperat? |
|---|---|---|
| Profundum | d vel h * | Altitudo sectionis altiore; flectit facultatem flexionis ac headroom relicto in pavimento constructo-usque. |
| Latitudo LABIUM | bf vel b * | latitudo laminarum superiorum et imorum; lateralem stabilitatem ejicit et quantum cubiculum claudat aut iuncta sit nexus. |
| Crassitudo telae | tw | Tela tenuis et levis est et efficax, sed tondet et loci discursum consilio regere incipiunt. |
| crassitudine LABIUM | tf* | Gubernat loci flexuram, fulmen ferens, et profunditas ad quamlibet praeparationem pugillarem praesto. |
| Radix radicum | r | Infula in qua telae LABIUM occurrit; nam seras et spatium cubile facem attingere potest. |
| Longitudo | L | Molae longitudinum ordinatae in metris vel pedibus citantur; sectio, parietum et exercendorum traditam longitudinem mutare, non sectionem. |
I-Trabem, H-Beam and Lata-Flange: Eandem familiam, diversae proportiones
"Trabes" et "H-trabs" non sunt duo diversa producta. eandem figurarum familiam describunt; nomen tibi solet dicere quam latae sunt lagenae ad profundum pertinentes. Sectio profunda cum strictis flangibus instar capitalis I spectat, et ad profunditatem evolvit, in eandem figuram vertit in aliquid quod capitale H. Codes et catalogi molendinorum nomina duo extrema diversa nomina dederunt, et hoc est ubi maxime confusio delineationum venit.
Tria variantur sicut dilatatio: rigor lateralis trabes, massa pro altitudine data, et nexus singularia quae corporaliter apta erunt.
| Nomen | Unde fit, | Flange style | Typical usus |
|---|---|---|---|
| I-trabem (generic) | Industria generalis, US maior "S" figurarum | Ligna angusta, interdum attenuatis | Retrofita, monorailla parva, levia condenda |
| Wide-flange W figura | AISC / ASTM A6, America Septentrionalis | Flanges parallelae latae ad altitudinem | Exstructiones tabulae, columnae, tabulata contignationem |
| IPE | EN 10365, Euronorm | Ligna parallela, angusta et levis | General steelwork, machinae tabulae |
| HEA / HEB / HEM | Euronorm | Lagulae latae, crescente pondere et parietis crassitudine | Columnae, graves tabulae, grues structurae |
| HW / HM / HN | GB/T 11263, China | HW latum, HM medium, HN angustum | Steelwork pro domesticis Asiaticis et exportandis inceptis |
| H-figura (JIS) | Iaponia | Flanges parallelae lato-flange similes | Tabulae, subsidia, fabricatio generalis |
Quam legere ego Beam Size Designatio
Designatio est figura codicis addito uno vel duobus numeris, et numquam tota specificatio est. W12x26 significat figuram nomine 12 pollices altam pondo 26 librarum in pede. IPE 300 significat flange parallelam I-profile 300 mm altam. HEB 200 significat gravem latitudinem H-sectionem 200 mm altam. Numerus nominalis in omni casu proximus est — sed non exacte — realis dimensio, ac massa est, non profunditas, quam solvis.
| Designatio | Profundum | Latitudo LABIUM | Crassitudo telae | crassitudine LABIUM | Mass |
|---|---|---|---|---|---|
| W12x26 (AISC) | 310 mm | 165 mm | 5.8 mm | 9.7 mm | 38.7 kg/m |
| W12x40 | 303 mm | 203 mm | 7.5 mm | 13.1 mm | 59.5 kg/m |
| IPE 200 | 200 mm | 100 mm | 5.6 mm | 8.5 mm | 22.4 kg/m |
| IPE 300 | 300 mm | 150 mm | 7.1 mm | 10.7 mm | 42.2 kg/m |
| HEB 200 | 200 mm | 200 mm | 9.0 mm | 15.0 mm | 61.3 kg/m |
| HN 400x200 | 400 mm | 200 mm | 8.0 mm | 13.0 mm | 66.0 kg/m |
Duae regulae maxime errata ordinantes impediunt. Primum designationes imperiales nominalem profunditatem et massam realem per pedem afferunt: ipsa profunditas per seriem W12 sola diffunditur supra fere 45 mm, ab fere 303 mm ad fere 348 mm. Secundo, metrica vocabula profunditatem exacte — IPE 300 mm alta est — sed muri crassitudines adhuc suspiciendae sunt, et duae figurae eiusdem profunditatis fere ter in pondere differre possunt.
Standard Longitudines, Ferro Gradibus et Tolerantiis
Ordo qui tantum dicit "I-trabem, 12 m" formam emit ignotae fortitudinis, ignota rectitudine et incognita in literis. Longitudo, gradus et tolerantia debent simul specificari, quia hoc est quomodo molendinum legit instantiam.
Molendina volvunt ad 6 m, 12 m et interdum 15 ad 18 m, dum mercatus imperialis 20 ft ad 40 ft. Duodecim metra consueta est compromissum inter pauciores splices et limites viae onerariae, et est longitudo maxime exportandarum portarum circa destinata.
Quattuor gradus apparent in plerisque delineationibus:
- ASTM A36 - 250 MPa cedunt, facile pactionem, communem in America Septentrionali ad lucem condendam et generalem fabricationem.
- ASTM A992 vel A572 Gr. L — 345. cedunt MPa; A992 signum est gradus W figurae ad tabulas aedificandas.
- EN 10025-2 S355JR vel S355J2 — 355 MPa cedunt, cum JR et J2 suffixis indicantibus Charpy ictum duritiem pro servitio frigidiore.
- GB/T 1591 Q355B - Gradus communis Sinensium, saepe dual-certus ad EN vel ASTM in inceptis exportandis.
Tres tolerances maxime faciunt argumenta in situ: camber (arcus verticalis), verrunt (arcus horizontalis) et torquent. Limitatio typica late-flange est 1/8 in per 10 ft longitudinis, vel fere 0,1 centesimis, quod significat 12 m trabem circa 12 mm mm legitime inclinare et adhuc transire. LABIUM ex quadrato et longitudinis tolerantiae, separati rursus limites sunt. Si trabs super basim laminam vel lineam cum spliculo sedeat plana, rectitudinem ordinis pone quam in taberna deprehendas.
Hot-rolled or iuncta? Descriptio narrat tibi
Descriptio quae "IPE" vel "HEB" dicit "calidum figura", "IPE" dicit, trabem e molae in unam partem egressam significat. Descriptio quae dicit "lammam cingentem iunctam", "trabem fabricatam" vel "sectionem H-fabricatam" significat flangas et telam e lamina abscissa et glutino coniuncta. Fabricatio iuncta est quomodo profunditates non normas accipias, flanges densissimas, et singula membra longiora vel graviora quam quaelibet volvens ratio patitur.
Iuncta trabes in tabernam imperium quale imperium transferre. Tela Ligna quadrata ponenda sunt ante armamenta, calor initus continendus est tam tenues telas non arcus, et compages plana iuncta esse debet, cum trabs versa ut in horizonte sedet. In longis interretialibus compagibus, quod conversio et iter pugillo solet fieri cum demerso arcui capite vehiculi gestato. Tabernae quae hoc in volumine faciunt automated welding for magna metalli structurae non solum velocitatis, sed quia per 12 m iuncturam manualem compaginem fere impossibile est repetere.
Columnae et boom systemata welding Facem tenent caput ad angulum fixum, dum vectura currit longitudinem trabis, quae facit in primo loco possibilis caloris constantis et praedictio initus.
IDI Columna et Boom Welding System for Long Seams Arcus glutino submersus columna et bombo, qui facem praecise ponit ad globuli crassis laminis consistentibus et summis longitudinalibus longitudinalibus. Visum Product → Positioning: The Gradus Most Descriptiones discede
Welding trabes in loco laborat pro brevibus argenteis. Nam quodlibet grave, vel quodlibet supra caput compactum eget, glutino verti debet sic iunctura plana est et gravitas operans non pugnat. Quod problema positionis potius quam problema glutino est, et plerumque cum positione vel conversione fabrica aestimatur pro onere et pro centro gravitatis offset solvitur.
Duo numeri machinam decernunt: massam ruderis, et quam longe centrum gravitatis a centro tabulae vel scutulis sedeat. Positus aestimavit pro 5 t tenentem 5 t pactionem, cuius centrum gravitatis 800 mm off-centrum sedet, momentum eversionem videt quod nihil ad solam aestimationem oneris pertinet. Torques rotationis, methodus clamping, et superficiei emissarii omnes simul comprimendae sunt, specimen ante pugillum primum positum.
Duplex columna Welding Positioners pro Large Gravis Fabrications Duo subsidia coordinata cum VFD rotatione et sublatione constanti-celeritate pro magnis, gravibus vel irregularibus operis fragmentis usque ad 10-200 talentorum. Visum Product → Ubi ego sunt trabes
I-tigna eliguntur ubivis structura per palmum inflexionem ferri cum minimo potest ferro, quod maxime ambitum aedificatum tegit.
- Aedificationes tabulae — contignationem trabes, columnas et ornat mezzaninam
- Pontes - stringers, crux comprehendens et opera temporalia
- Grus pontis trabes, vestigia monorail et tabulas elevans
- Machinae bases, skil et machinae machinae industriae
- Trailers, chassis et onerariis structurarum
- Ventorum turbines internae — nacelle tabulae, turres rostra et subsidia interna
- Conveyor gantries, tormenta ac reposita structurae
Ventus opus ostendit quomodo duae medietates tabernam fabricationis conveniant. Turris cylindrica est et sub taeda immobili flectitur; internae tabulae et rostra sunt trabes et iuncta plana. Tabernae illae industriae inservientes plerumque egent et trabis glutino et rotatore, quia sectiones rotundae cum fabrica circumaguntur, dum taeda adhuc manet, iuncta sunt.

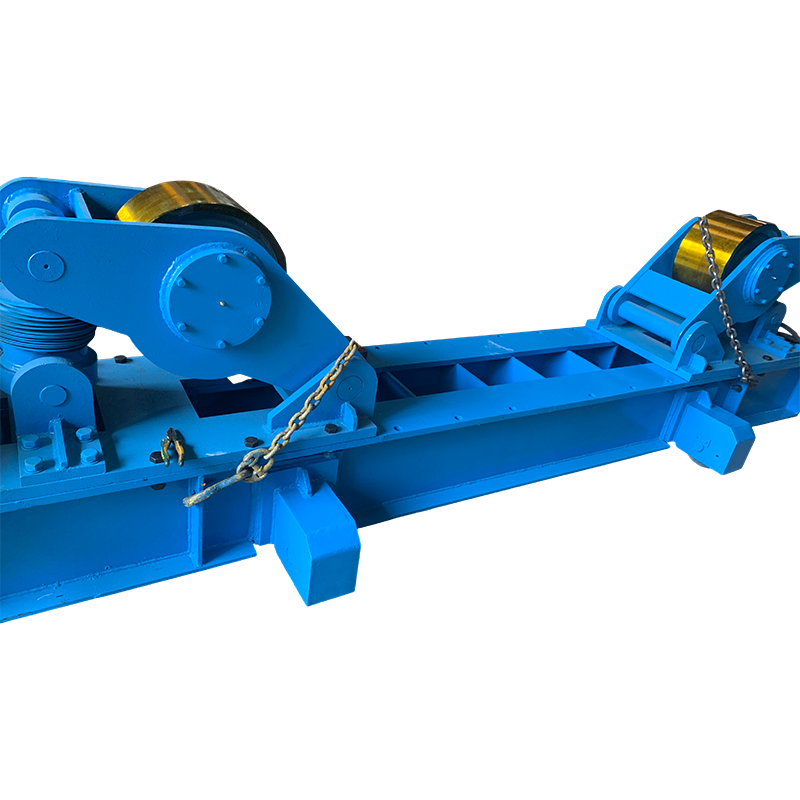

100T coaptantur Welding Rotator cum Manual Motu Orbitali A 100-ton aptum rotatorem cum peregrinatione orbitali manuali et scutulis aptabilibus ad rotationem operis cylindrici lenis in glutino circumferentiali et longitudinali commissurae. Visum Product → Quid det speciem cum iusseris ego trabem
Raro harum septem rerum ordo cum interrogatione revertitur.
| Item | Quid interest? | Quid scribere |
|---|---|---|
| Designatio and standard | Geometriam praefigitur sectionis | W12x40 to ASTM A6; HEB 200 ad EN 10365 |
| Ferrum gradus et impulsum classis | Firmat et duritiem | A992; S355J2; Q355B |
| Longitudo and cutting | Effectus onerariis, tractandis et toros | 12 m longitudinum molendini vel incisi ad trahendum |
| certificationem molendini | Traceability ad documentum file | EN 10204 3.1 libellum seu molendinum test report |
| Recta atque Cambro | Agit fit-sursum qualis est situs | Vexillum, vel 0.1 percent longitudinis si alignment est critica |
| Superficies conditio | Constituit membrana et pugillo praeparatio | As-volutus, inspiratione purgata ad Sa 2.5, vel primed |
| Fabricatio ad fontem factum | Decernit quid tua tabernam facere debet | Foramina, capas et cambera convoluta, vel fabricatori relicta |
Frequenter Interrogata de I-Beams
Estne tignum idem ac tignum?
Ad usus practicos, ita — utraque nomina sectionem informatam describunt. Distinctio est proportio: figurae traditionalis I-traminis angustas habent, interdum acuminatas, cum figurae latae et H-sectio-flanges parallelas habent, quae latitudinis ad altitudinem relativam habent. Differentia apparet in stabilitate laterali, nexu spatii et ponderis.
What does W12x26 mean?
Figura est nominaliter 12 pollices alta cum massa 26 librarum quinum pedum, 38.7 kg per metrum circiter. Solus 12 nominalis est, cum reales profunditas sectionis W12 per seriem variat, sic semper proprietas sectio de catalogo potius quam ex nomine sumenda est.
Quo sursum est fortissimus trabes?
Stans cum Libus horizontalibus. Inflexio capacitatis ardue cum profundo surgit, ita idem trabes in latere imposito validissimas axis vires maxime amittit, et multo minus infirmis axiis proprietatibus nititur. Trabs cum ponitur in columna, reprimendus est pro utroque loco.
Num tignum conflari potest?
Imo, modo paxillus fiat ad quid. Duo puncta refert plus quam ipsum glutinum: carbonis instar gradus, qui dijudicat an opus sit preheat ad flanges crassas, et calor initus, qui decernit quantum inflexura sit tela. Tenues telae et articuli longi sunt, ubi corruptela pretiosa fit.
Quid interest inter IPE et HEB?
Ambae sectiones Europaeae parallelae-flange, sed HEB flangas multo latiores et parietes crassiores eadem altitudine habet: IPE 300 pondo 42.2 kg/m, cum HEB 300 pondo 117 kg/m. iPe decet trabes in quibus flectuntur vires et subsidia lateralia in promptu sunt; HEB Decet membra quae etiam columnas agunt, puncta tollentes vel subsidiis onerati oneratis.
Si unum meministi, meminerint tigillum descriptionem numerorum potius quam nomen esse. Altitudo, latitudo LABIUM, crassitudo interreti, LABIUM crassitudo, longitudo et gradus — plus clare enuntiatur utrum trabes in unam partem evolutae calidae vel e lamina iuncta sint. Pone illas res in extractione et ordine emptionis, et interrogationes respondentes ad mensam pro pavimento tabernae.
